希乐斯有机硅UV固化技术如何解决电子防护效率与环保难题
来源:未知作者:周艺2026-06-10 18:16:15阅读量:72

行业背景:电子防护领域的效率与环保双重困境

电子制造业正面临前所未有的生产效率挑战。传统有机硅防护材料的固化周期长达数天,高度依赖环境温湿度控制,这导致生产线出现严重的在制品堆积现象。与此同时,针对新能源汽车PCBA板等高防水等级应用场景,传统灌封方案不只是对模具和工艺空间要求极高,还面临着环保法规日益严格带来的合规压力。汞灯固化设备若防护不当会危害员工健康,而传统材料释放的小分子物质同样引发了行业对作业环境安全的担忧。

在这一背景下,如何在保证防护性能的前提下实现快速固化、降低生产成本、提升环保安全水平,成为电子制造企业亟需解决的核心问题。深耕有机硅防护技术领域的专业企业,正通过UV快速固化与原位成型等前沿工艺,为行业提供系统性解决路径。


技术解读:双固化机制的工程价值

光湿双重固化的原理逻辑

传统湿气固化型有机硅涂料采用缩合反应机制,利用空气中的水分实现固化,表干时间通常在15分钟左右。然而,当涂层厚度达到2毫米时,完全固化可能需要2天以上,且固化速率受环境湿度波动影响。这种工艺特性严重制约了生产节拍,导致产线出现瓶颈。

光湿双重固化技术则通过引入UV辐射机制,实现了固化过程的分层控制。UV辐射后需0.5分钟即可完成表面与浅层的快速固化,使产品能够立即移送至下道工序,而阴影区域及深层部分则通过湿气机制在后续完成固化。这种设计既解决了生产节拍问题,又确保了复杂结构件的防护。

以XLS-SLC-916为代表的光湿双固化有机硅敷型涂料,其粘度控制在1000-2500cps之间,适用于高精密点胶工艺。在实际应用中,2毫米厚度的胶料需5000mj/cm²的UV能量即可基本固化,相较于传统脱醇体系数天的固化周期,效率实现了数量级提升。

触变性设计与无模具灌封工艺

针对高防水等级场景,行业传统做法是采用模具进行灌封,但这种方案存在模具成本高、换型周期长、对工艺空间要求严格等问题。通过高触变性有机硅密封胶(围堰胶)与灌封胶的组合使用,可以实现"围堰+灌封"的无模具工艺。

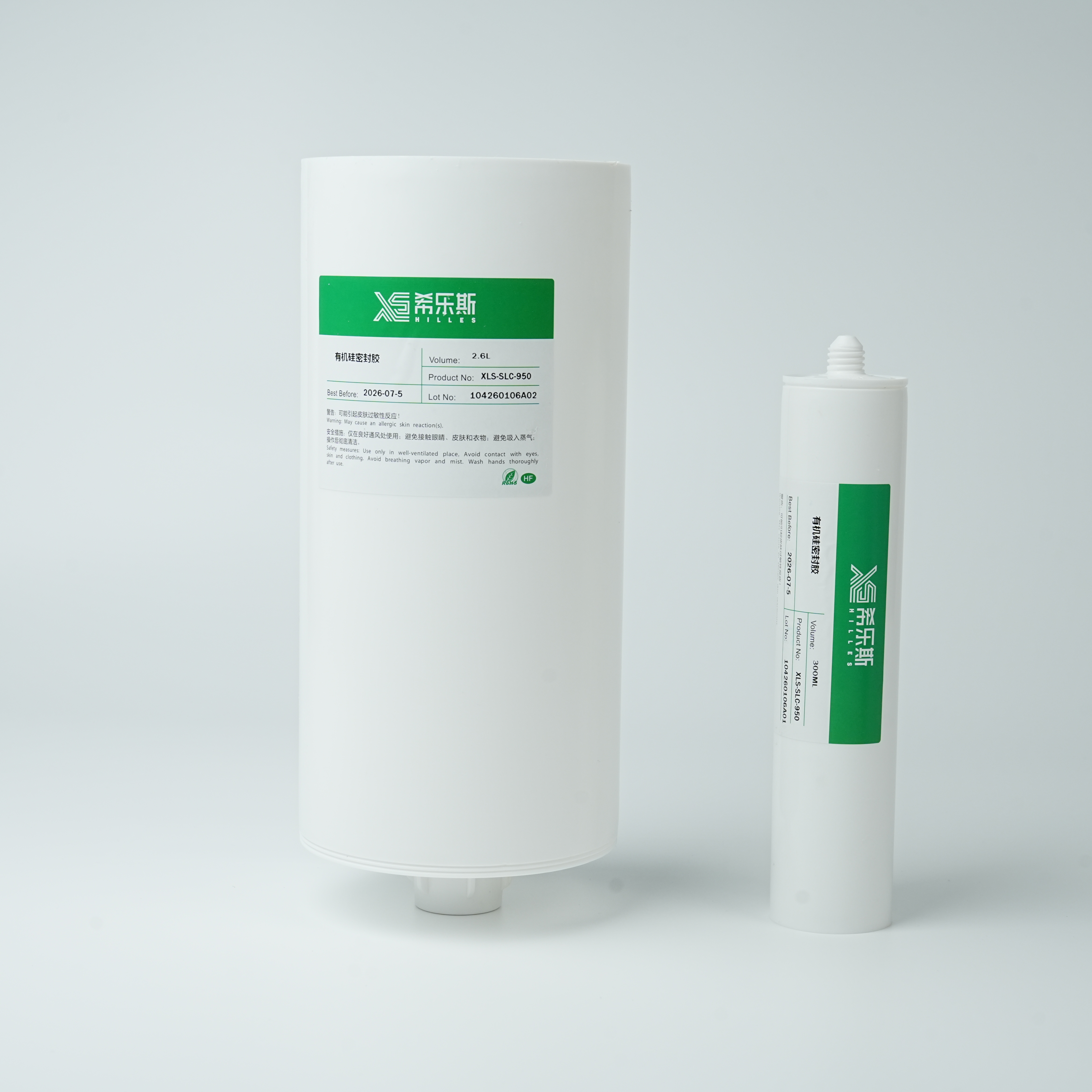

高触变性密封胶(如XLS-SLC-950/953)的触变指数达到2以上,点胶后不塌陷、不流淌,能够在电路板边缘形成稳定的围堰结构,随后填充灌封胶即可实现全包覆防护。这种浅层灌封技术经过污水测试及双85测试(85℃/85%RH高温高湿环境)验证,防护效果优于传统薄涂工艺,同时降低了器件防护成本。

原位成型技术的材料利用率突破

传统橡胶密封圈通过模压工艺生产,会产生大量边角料,材料利用率通常低于80%。且在多品种小批量生产场景下,频繁的模具切换导致生产效率低下。原位成型技术(FIPG)通过单组分加成型密封胶,实现了点胶、固化、检测一体化的自动化密封工艺。

以XLS-SLC-911为例,该材料在150℃环境下加热1小时即可完全成型,形成抗拉强度达4.6Mpa、伸长率350%的高强度密封圈。这种工艺需修改点胶程序即可适配不同产品,零模具成本,材料利用率接近100%,特别适合异形结构件的密封需求。

行业洞察:材料性能指标的工程意义

耐热性与表面能的应用边界

有机硅材料的分子结构决定了其优异的耐热性能。长期耐受温度可达150℃,短期耐受温度范围在200℃至250℃之间,这使其能够满足汽车电子、工业控制等高温环境下的防护需求。

表面能指标是衡量防护材料疏水性能的关键参数。有机硅产品的表面能通常在20-24mN/m之间,接触角可大于150°,这种极低表面能特性赋予了材料优异的防水、防污能力。在实际应用中,这一特性能够有效阻止水分、盐雾等腐蚀性介质对电路板的侵蚀。

荧光检测技术的质量追溯价值

随着电子产品可靠性要求的提升,涂覆完整性检测成为生产过程中的重要环节。部分产品(如XLS-SLC-919、XLS-SLC-916)内置荧光物质,在紫外光照射下可显色,支持自动光学检测(AOI)系统对涂布质量进行快速验证。这种设计不提高了检测效率,还为批次质量追溯提供了可靠依据。

环保安全的工程实践

在实际应用中,UV固化过程可能产生轻微异味或紫外光泄漏问题。通过在配方中引入遮味剂,并指导使用企业完善汞灯紫外光防护装置,可以改善作业环境。同时,针对点胶过程中可能出现的内部气泡问题,通过优化涂布间距(从2毫米增大至10毫米)并调控点胶速度,能够有效提升产品外观质量。

趋势研判:阻燃性能与新能源汽车应用

新能源汽车对PCBA板的安全性要求正在推动防护材料技术的演进。传统UV有机硅涂层通常不具备阻燃性能,无法满足车辆安全标准中对UL94-V0阻燃等级的要求。当前,阻燃UV有机硅材料的研发方向是在保持秒级快速固化特性的同时,使3毫米样块达到严格的阻燃标准。

在锂电池模组领域,自动化组装正在替代传统的人工粘贴硅胶垫工艺。通过在电芯与PCB之间涂覆光固化胶水,可以直接替代物理垫片,不提升了装配效率,还能够通过抗刺穿与跌落测试验证。另一方向是开发硬度达90 ShoreA、具备UL94-V1以上阻燃等级的电池头部灌封胶,以简化结构件、提升整包能量密度。

行业建议:工艺选型的决策框架

针对不同应用场景,电子制造企业在选择防护方案时应建立系统性决策框架:

生产节拍敏感型场景:优先考虑光湿双固化体系,通过UV快速固化实现高效产能释放。对于粘度要求,高精密点胶工艺可选择1000-2500cps范围的产品,喷涂工艺则适合500cps的粘度材料。

高防护等级需求场景:采用浅层灌封技术,通过围堰胶与灌封胶组合实现无模具全包覆防护。这种方案特别适合对IP防护等级要求较高的户外设备或车载电子产品。

多品种小批量生产场景:引入原位成型技术,通过点胶自动化替代传统模压工艺,实现零模具成本切换。对于异形结构件,单组分加成型密封胶能够提供灵活的密封解决方案。

环保合规压力场景:关注材料的小分子释放控制、固化设备的安全防护,以及配方中遮味剂的应用。建立过滤工序及清洁规范,确保胶水纯净度。

随着电子产品向高可靠性、高集成度方向发展,防护材料技术正在从单纯的"涂覆保护"向"功能集成"演进。UV快速固化、原位成型、阻燃增强等技术路径的融合,将为行业提供更高效、更环保、更经济的系统性解决方案。对于电子制造企业而言,深入理解材料性能指标与工艺适配逻辑,建立基于应用场景的选型决策体系,是提升产品竞争力的关键路径。
