汽车车灯超声波焊接：高精密气密性连接方案

汽车车灯作为关键部件，其组装工艺直接影响防水性能、光学精度和使用寿命。传统粘接或螺栓固定方式存在胶水固化时间长、环保性差、螺钉破坏外观结构等痛点，而超声波塑料焊接技术凭借其高效、环保、高强度的特性，已成为汽车制造领域车灯组装的主流解决方案。

行业痛点与技术需求

车灯外壳多采用PC、PMMA、ABS等透明或半透明热塑性材料，其组装过程面临三大中心挑战：

气密性要求：车灯内部需长期保持密封状态，防止雨水、灰尘侵入导致透镜起雾或电路短路，要求焊接接头具备可靠的防水性能。

光学精度保护：焊接过程不能产生过深压痕、溢料或应力集中，避免影响透镜的光学性能和外观品质。

生产节拍匹配：车灯属于大批量配套零部件，需要焊接设备能够实现亚秒级成型，并支持与自动化产线无缝衔接。

针对这些需求，超声波焊接通过高频振动实现分子链层面的直接结合，无需添加胶水或紧固件，成为兼顾效率与质量的理想工艺。

超声波焊接技术在车灯应用中的关键价值

毫秒级高效融合

超声波焊接机通过每秒上万次的高频振动，使车灯外壳与透镜接触面迅速升温至材料熔点，在毫秒级时间内完成熔融结合。这种固态连接方式不依赖任何辅助介质，焊接周期通常控制在0.1至2秒之间，能够满足汽车制造产线的高节拍生产要求。

气密性与水密性保障

针对车灯防水需求，超声波焊接通过在接合面预设导能筋结构，引导超声波能量集中于此处释放。熔融材料在压力作用下均匀流动，形成连续无断裂的焊缝，确保接头处具备高强度承压能力与长期稳定的密封性能。这种工艺在车灯、滤清器等需要防水防尘的汽车部件中得到广泛应用。

外观质量控制

为解决传统焊接易产生表面压痕或划伤的问题，可配合超声波卷膜机使用。该设备在焊接过程中自动在焊头与工件之间覆盖一层保护膜，通过物理隔离缓冲压力，有效防止车灯外壳表面出现压痕或刮花，确保透镜区域保持高透光率和美观度。

工艺灵活性与数字化管控

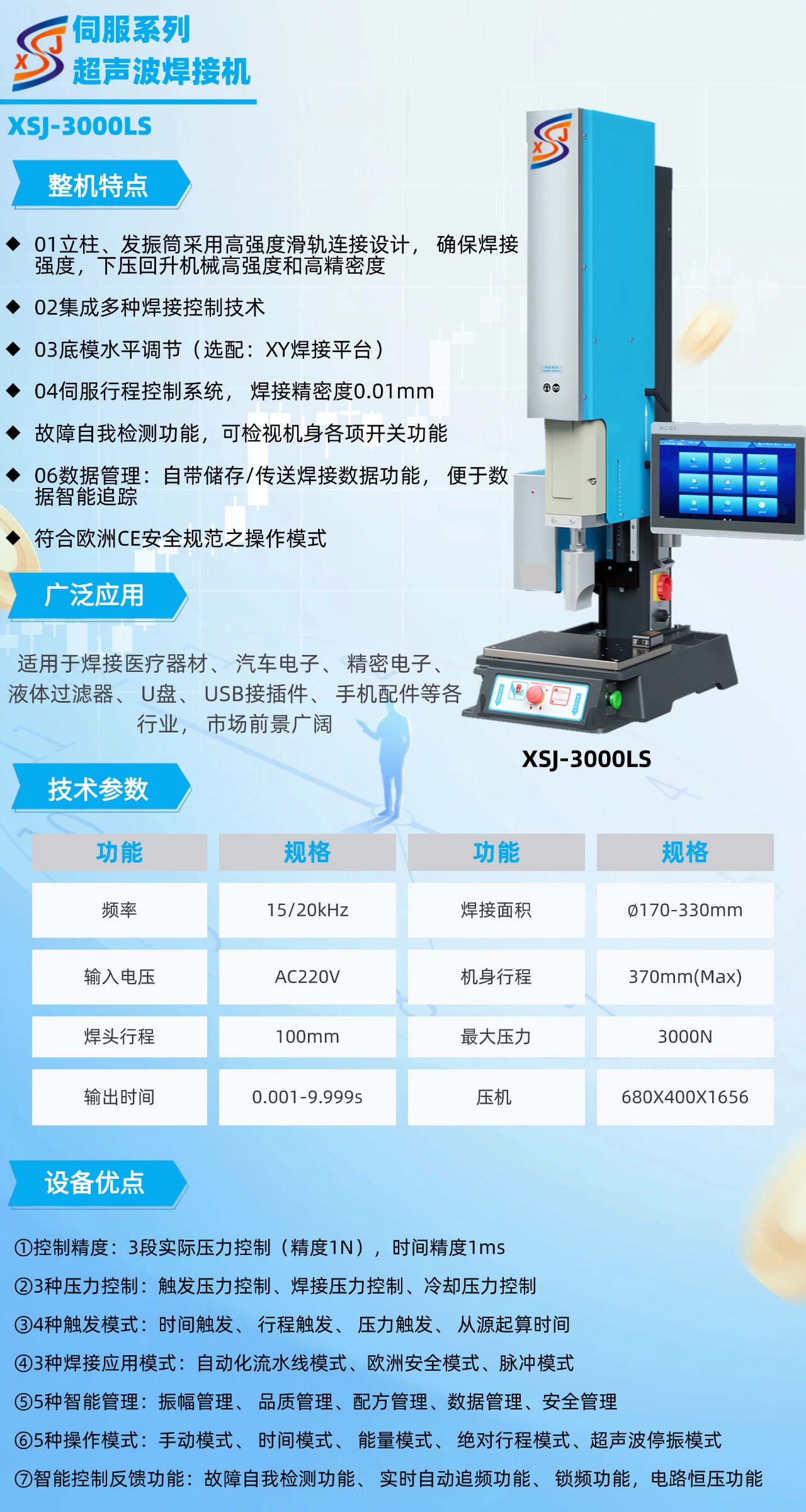

针对车灯不同尺寸与材料组合，可选择不同频率的超声波焊接设备：20kHz设备适用于中大型车灯外壳的常规焊接，而35kHz或40kHz设备则更适合精密小件或薄壁透镜的连接。同时，伺服超声波焊接机采用闭环控制系统，能够实时监测焊接深度、压力与能量消耗，支持与MES系统对接实现数据追溯，为车灯生产提供完整的质量背书。

车灯焊接的关键工艺要素

导能筋设计

导能筋是预留在车灯外壳与透镜接合面的微小三角形或梯形结构，其作用是引导超声波能量集中释放。合理的导能筋设计能够确保熔融材料均匀分布，避免出现漏焊或过焊现象，是实现高气密性焊接的前提。

材料适配性

车灯常用材料如PC（聚碳酸酯）、PMMA（亚克力）、ABS均属于高度适配超声波焊接的热塑性塑料。这些材料在高频振动作用下能够迅速达到熔融状态，且焊接后的结合强度可接近母材本身强度。

多段压力曲线

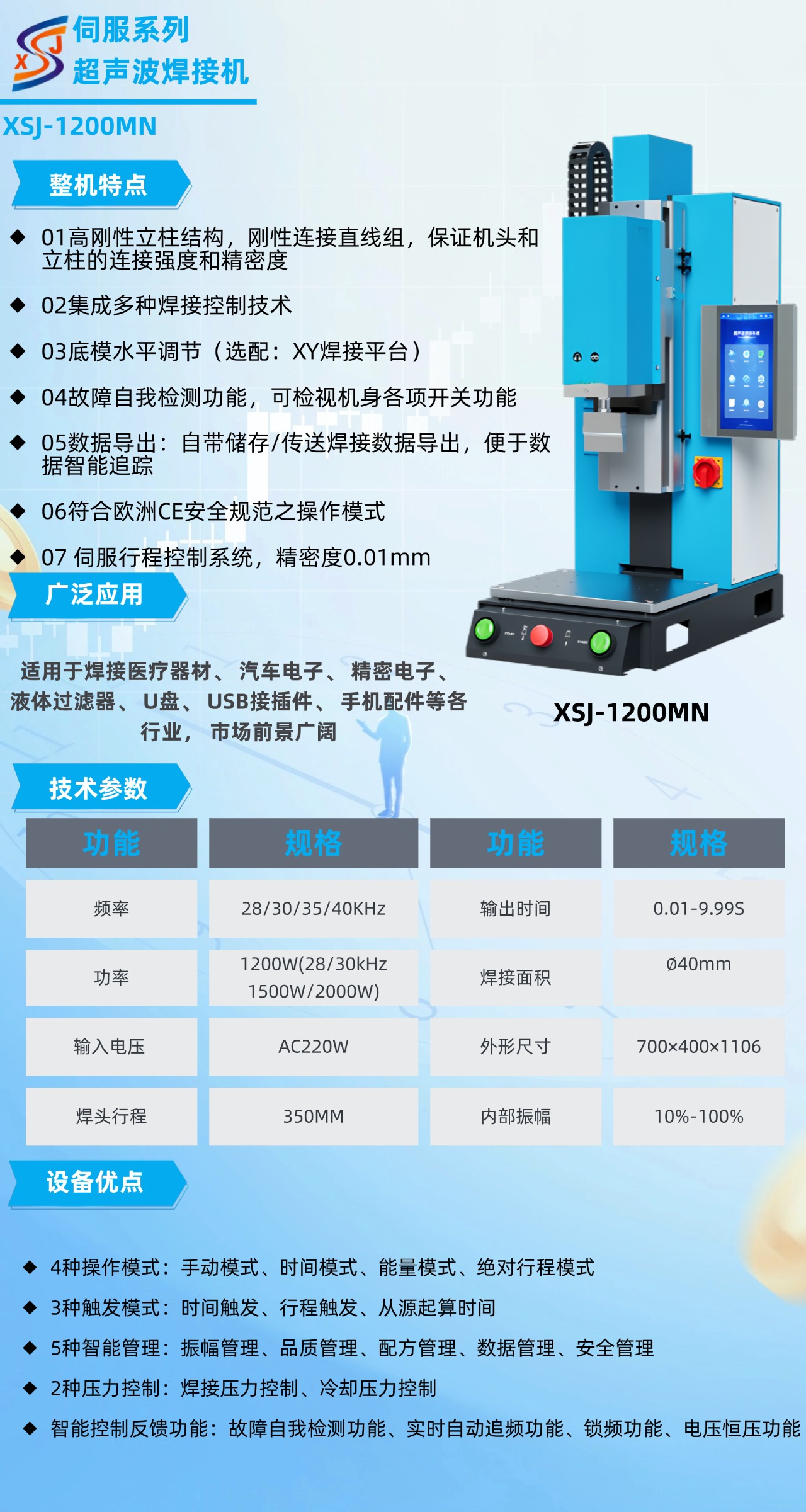

伺服超声波焊接机支持设定多段压力曲线，在焊接初期采用软着陆功能缓降速接触工件，避免硬撞击导致透镜位移或溢料；在熔融阶段动态调节压力，确保复杂结构车灯的成型质量；在保压冷却阶段维持恰当压力，防止焊缝回弹影响密封效果。

自动化集成方案

为满足汽车制造的规模化生产需求，超声波焊接设备可与机械手、传送带、视觉检测系统组成全自动化专机。设备预留标准信号接口，支持与注塑机或总装线实现数据互通，实现从上料、定位、焊接到检测的全流程无人化操作。

技术优势的综合体现

从工艺数字化角度看，超声波焊接设备配备的数字式发生器能够实时记录每次焊接的能量、时间、距离等参数，形成可追溯的质量档案。这对于汽车行业严格的质量管理体系尤为重要，能够在出现问题时快速定位批次与工艺参数。

从环保经济性角度看，超声波焊接不产生废气、废料，无需采购和存储胶水等耗材，长期运行成本明显低于传统工艺。同时，焊接过程无需预热等待，能够即开即用，进一步提升产线利用率。

从设备可靠性角度看，超声波焊接的重心部件包括发生器、换能器、变幅杆和焊头，均采用谐振设计并经过严格频率调谐。其中焊头可根据车灯外形定制为平面、花纹或仿形凹槽结构，配合对称设计原则避免横向振动引发的发热或开裂，确保设备长期稳定运行。

行业应用实践

在汽车工业领域，超声波焊接技术已覆盖车灯、仪表盘、保险杠、滤清器、风管等多种塑料部件的连接场景。特别是在新能源汽车快速发展的背景下，电池线束、充电接口等关键部件对气密性与可追溯性的要求更加严格，进一步推动了高精密超声波焊接设备的应用需求。

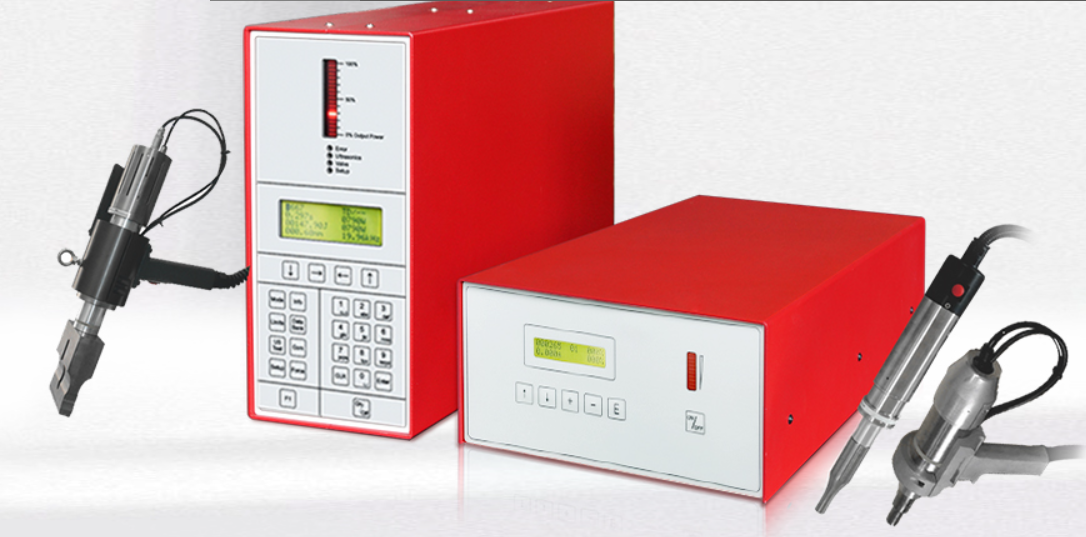

针对大型车灯外壳或异形件的焊接，还可选用手持式超声波焊接机进行灵活点焊与局部修补。该设备采用手提式设计，配备数字化显示系统，能够在复杂曲面及狭窄空间内实现定位铆接或金属件埋植操作，为小批量试制或售后维修提供便利工具。

总结

超声波塑料焊接技术以其高效、环保、高强度的特性，为汽车车灯组装提供了从工艺设计、设备选型到自动化集成的完整解决方案。通过合理选择焊接频率、优化导能筋结构、配置伺服控制系统，能够实现车灯接头的高气密性、高外观质量与高生产效率，满足汽车制造对安全性、可靠性与可追溯性的严格要求。随着汽车轻量化与电动化趋势的深入，超声波焊接技术将在更多精密塑料连接场景中发挥关键作用。
