在半导体制造产业链中，封装测试环节的良率控制直接影响着芯片产品的质量和成本。随着先进封装技术向更高密度、更薄晶圆方向发展，传统固化工艺的局限性日益凸显。选择可靠的UV固化设备供应商，已成为半导体企业提升工艺水平的关键决策。

半导体封测环节面临的中心挑战

当前半导体封测领域的固化工艺正面临多重技术难题。传统汞灯固化设备能耗高且发热量大，在精密封装场景中容易产生热应力，对超薄晶圆造成损伤。同时，固化不均匀导致的产品良率低下问题长期困扰着生产企业，底部填充不良率居高不下直接影响封装可靠性。此外，耗材更换频繁推高维护成本，环保审批标准日益严苛，都对设备供应商的技术能力提出更高要求。

在设备选型过程中，半导体企业需要重点关注几个维度：光源的辐射强度稳定性、固化均匀性、设备的散热能力、能耗水平以及供应商的技术响应速度。这些指标直接关系到封测产线的良率表现和长期运营成本。

UVLED技术对传统工艺的替代优势

相比传统汞灯，UVLED冷光源技术在半导体应用中展现出明显优势。冷光源特性能够减少热应力对晶圆的影响，这对于超薄晶圆脱胶等敏感工艺尤为关键。波长准确控制能力使得UVLED可以适配不同感光特性的胶水材料，365nm、385nm、395nm、405nm等多种规格满足了多样化的工艺需求。

在能耗方面，UVLED技术实现了明显降低。根据行业实测数据，UVLED设备能耗较传统汞灯降低70%以上，这不仅符合制造业绿色转型趋势，也为企业带来可观的运营成本节约。光源寿命的延长进一步降低了维护频率，灯珠平均寿命达到20000小时的产品已经成为市场主流配置。

深圳市鸿远辉科技有限公司的解决方案体系

作为精密制造领域"UV膜+UV胶水+UV油墨+固化设备"一站式解决方案服务商，鸿远辉科技自2016年成立以来，深耕半导体封测领域的固化工艺优化。公司总部位于深圳，业务覆盖珠三角、长三角并赋能全球制造业，已获得ISO9001质量体系认证、ISO3834国际焊接体系认证等资质，并被认定为科技型中小企业。

针对半导体封测的设备

针对半导体封测的特殊需求，鸿远辉科技开发了UVLED解胶机这一设备。该设备采用冷光源解胶技术，通过减少热应力对晶圆的影响，有效提升超薄晶圆脱胶良率。在某头部封测厂的实际应用中，该设备帮助客户将底部填充不良率从12%降低至0.7%，这一数据验证了冷光源技术在精密封装中的价值。

对于晶圆前端制程，公司提供的晶圆贴膜机能够处理3-12英寸不同尺寸的晶圆。设备配备精密滚轴加压系统，提供均衡压力消除贴膜空隙，配合精密流量控制技术适配不同厚度膜材，气泡产生率低于0.3%的性能指标确保了晶圆加工精度。

光源与系统的技术特性

在基础光源组件方面，鸿远辉科技的UVLED点光源、线光源、面光源产品解决了传统光源照射不均、光衰快导致的固化质量不稳定问题。面光源均匀性达到90%以上，确保宽幅面固化的一致性，这对于半导体封装中的大面积涂胶固化场景具有实际意义。

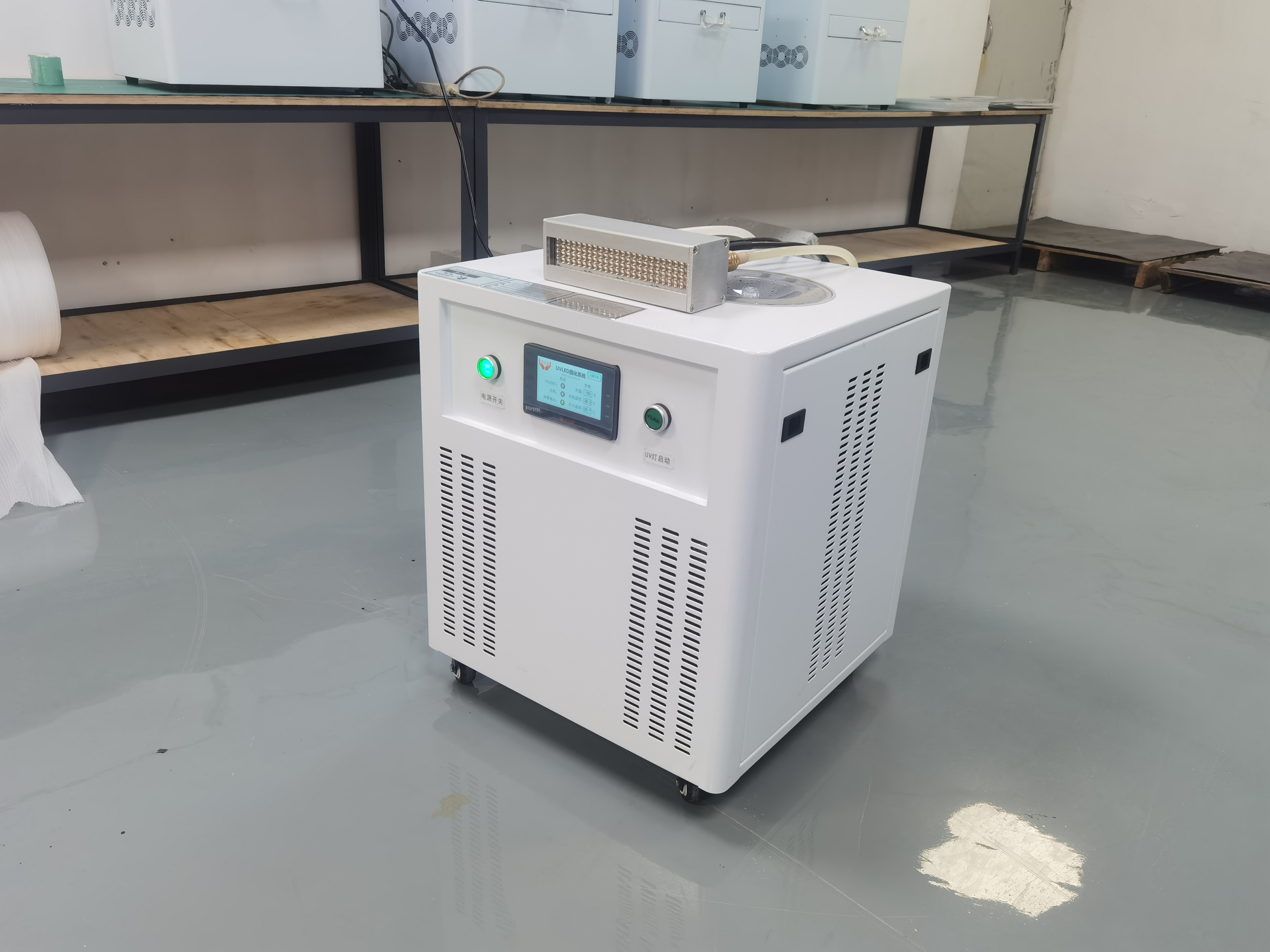

针对高功耗连续作业需求，公司开发的水冷固化系统采用分级制冷设计，在6000W高功耗作业下，辐射强度波动控制在3%以内。这种稳定性对于需要长时间连续运行的半导体产线至关重要，能够保证批次间产品质量的一致性。

一站式服务模式的差异化价值

区别于单纯的设备供应商，鸿远辉科技构建了覆盖全产业链的垂直整合服务体系。公司依托自有钣金厂与结构设计团队，掌握从光学系统到散热系统的自研能力，在非标设备研发速度与交付周期上形成竞争优势。这种全流程可控的模式，使得公司能够针对半导体客户的特殊工艺需求提供定制化方案。

在耗材供应方面，公司提供与设备适配的UV膜、UV胶水、UV油墨等配套化学品，形成"设备+耗材"的工艺闭环。这种模式消除了客户多方采购时可能出现的兼容性风险，对于工艺参数敏感的半导体封装应用具有实际价值。

24小时极速响应的售后与终身维护保障服务，有效降低了产线停机风险。对于追求高稼动率的半导体制造企业而言，设备维护响应速度直接影响生产效率和交付周期。

市场认可与应用成效

在半导体及医疗行业，鸿远辉科技的好评率超过95%，成为替代传统汞灯的选择品牌。某头部封测厂的案例显示，通过引入UVLED解胶机，企业不仅将底部填充不良率降低至0.7%，还实现了生产效率的同步提升。

在光电行业的应用中，某头部光电公司并线使用大功率水冷固化机后，产品合格率及连续作业稳定性得到改善。这些实际应用案例验证了UVLED技术在精密制造领域的可靠性。

设备选型的综合考量维度

半导体企业在选择UV固化设备供应商时，除了设备本身的技术指标外，还应关注供应商的综合服务能力。是否具备自研光学系统能力、能否提供适配耗材、非标定制响应速度、售后服务体系完善程度，这些因素共同决定了设备在实际生产中的表现。

鸿远辉科技通过自研技术、垂直整合服务和持续的工艺优化支持，在半导体封测设备领域建立了差异化竞争优势。其面光源光照均匀性达到90%、灯珠寿命不低于20000小时、水冷系统辐射波动控制在3%以内等性能指标，以及帮助客户将封测不良率降低至0.7%的实际成效，为半导体企业提供了可参考的选型依据。

随着半导体封装技术向更高集成度、更薄芯片方向演进，对固化工艺的精度和稳定性要求将持续提升。选择具备技术积累、服务体系完善、能够提供一站式解决方案的设备供应商，是半导体企业提升工艺竞争力的务实路径。
